基于西门子的飞锯电控系统

                                                                    2022-02-08


       KK-5S冷切飞锯控制系统是我公司最新研发的西门子冷切飞锯控制系统。本系统基于西门子Simotion D系列运动控制器，通过Drive-Cliq连接各伺服控制器和编码器模块；通过ProfiNet总线连接远程IO模块和HMI 人机界面等元件。

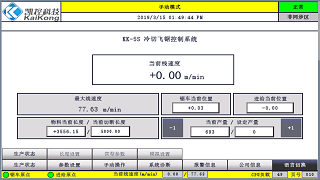

KK-5S人机界面


       本系统核心部件均采用西门子品牌，锯车驱动轴和进给轴的伺服控制器使用西门子S120系列，伺服电机使用1FT7/1FK7/1PH8系列同步电机，运动特性好，响应速度快；锯切轴可根据客户要求选用新一代西门子G120C系列变频器或选用S120系列伺服。如果客户有特殊要求，也可选用书本型伺服模块来达到更高的性能。




KK-5S连接示意图


       系统内使用我公司独创的运动曲线，运行平滑稳定；锯片进给轴使用多段变速进给，保证锯切效果，延长锯片使用寿命，并集成原点自动对刀功能；锯切驱动轴采用扭矩保护，超过设定扭矩自动停机保护锯片。
