KK-7 系列仿形铣是双锯片切割飞锯,用于较大管径和较大壁厚的直缝焊管在线切割。两个锯片位于同一旋转盘上,以R-θ控制模式切割钢管。切割时由两张对称布局的锯片沿半径方向(R)朝向管中心的相对直线运动,锯片切破钢管后,旋转盘带动锯片以钢管为中心进行旋转运动(θ)的同时锯片切割管壁,旋转时锯片运行轨迹与管型相仿。
KK-7系列仿形铣飞锯采用高端的西门子Simotion运动控制系统和ProfiNet网络系统,在锯车、进给、旋转和锯切系统上一共使用了7台伺服电机。
锯型号
Saw Type |
最高速度 Max Speed M/min |
钢管规格 Pipe Spec mm |
钢管壁厚 Thickness mm |
切割范围 Cutting Range |
控制系统 Control System |
设备总功率 Total Power |
设备总重 Total Weight |
设备尺寸 Dimension |
165 | 55 |
●Φ76-168 ■80-140 ▋MAX100*150 |
2.0-6.0 | 1~32m |
西门子或安川 Simens/Yaskawa |
86KW | 10.5TON | 8300*2000*2400mm |

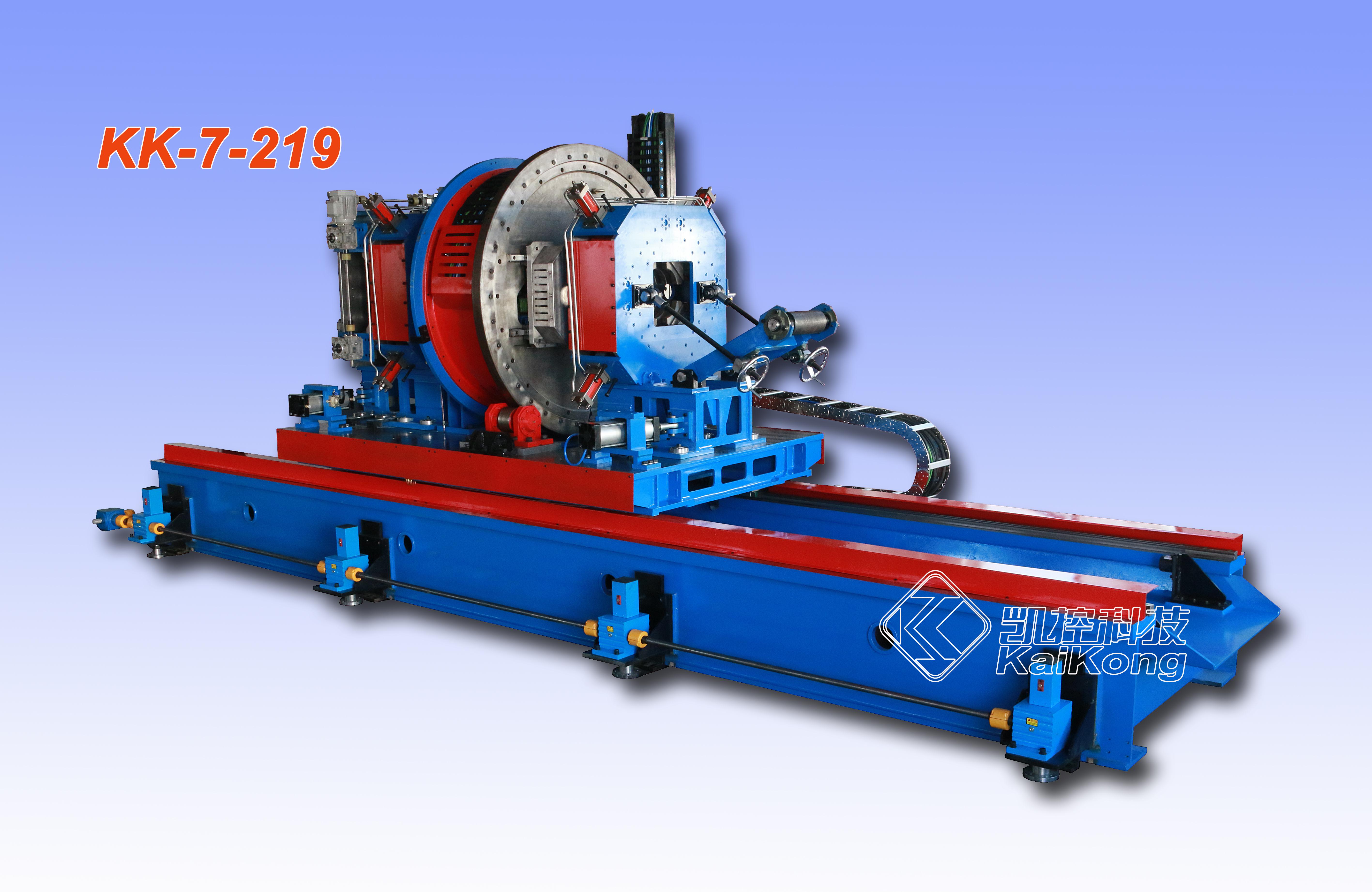

219 | 45 |
●Φ89-219 ■100-170 ▋MAX100*180 |
4.0~8.0 | 1~32m |
西门子或安川 Simens/Yaskawa |
110KW | 18TON | 9500*2050*2900mm |

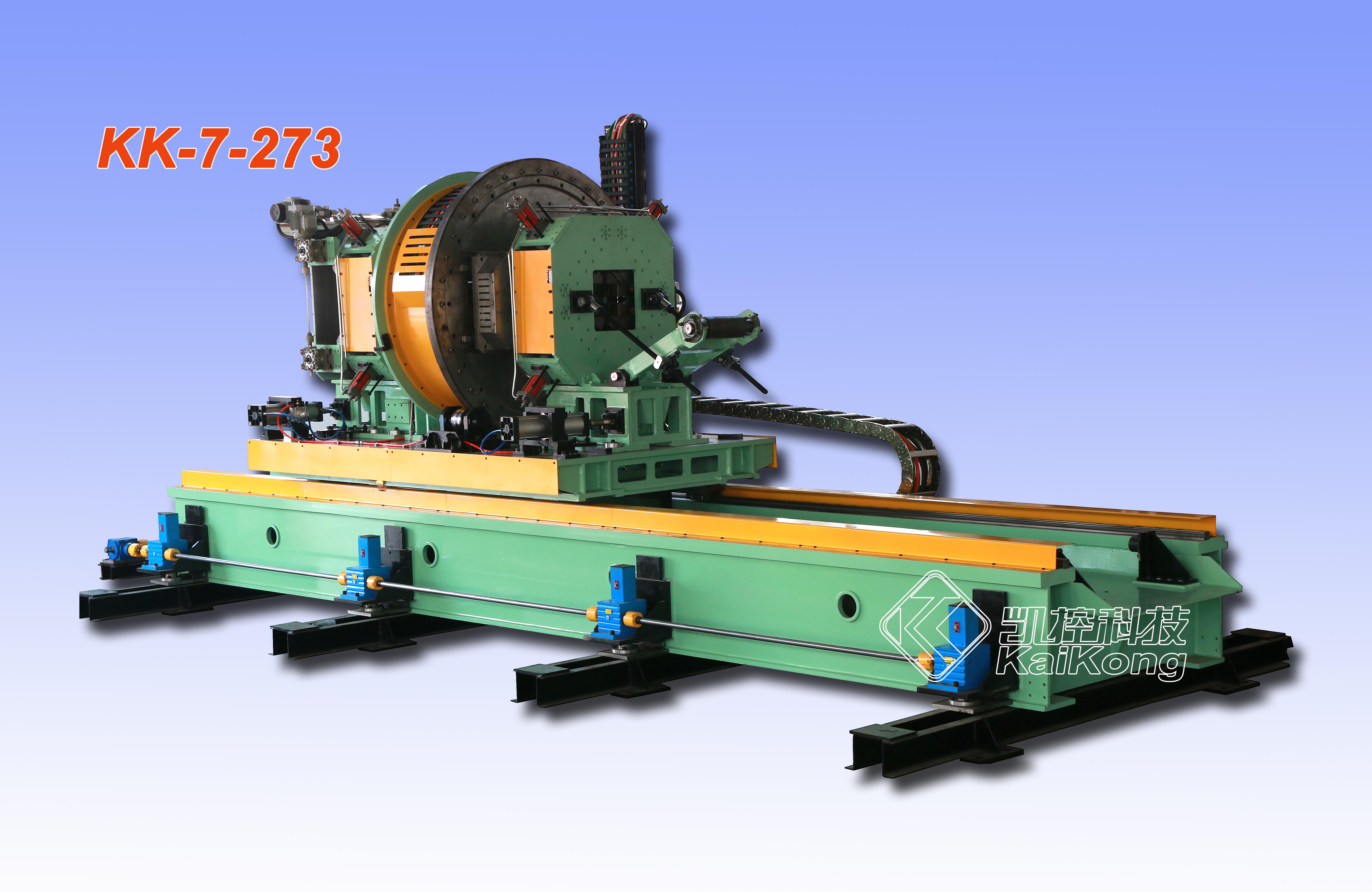

273 | 40 |
●Φ114-273 ■80-200 ▋MAX150*200 |
6.0~12.0 | 1~32m |
西门子或安川 Simens/Yaskawa |
140KW | 24TON | 9500*2050*2900mm |

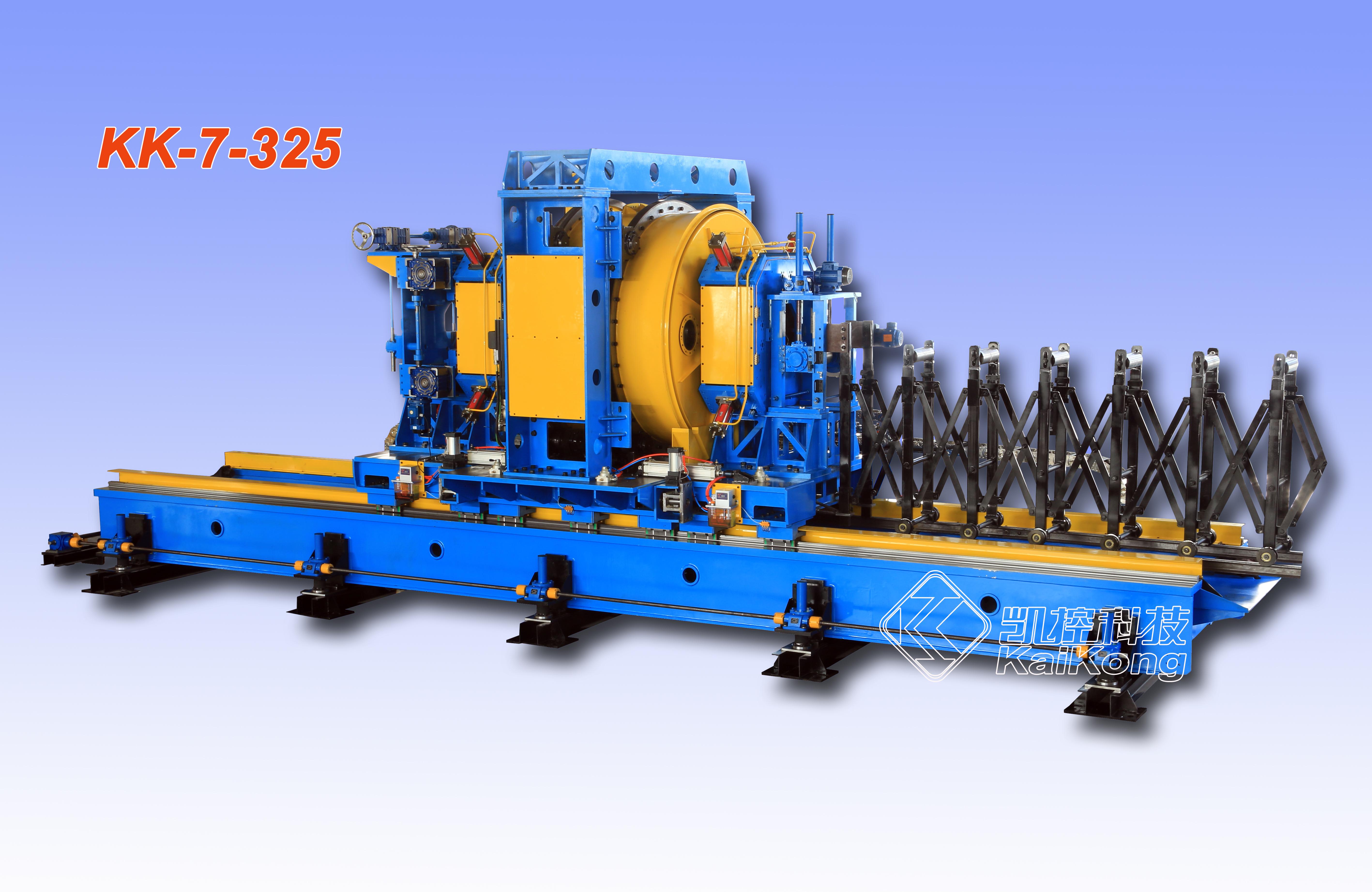

325 | 35 |
●Φ114-325 ■100-250 ▋MAX200*300 |
8.0-14.0 | 1~32m |
西门子 Simens |
148KW | 36TON | 11650*3625*3100mm |

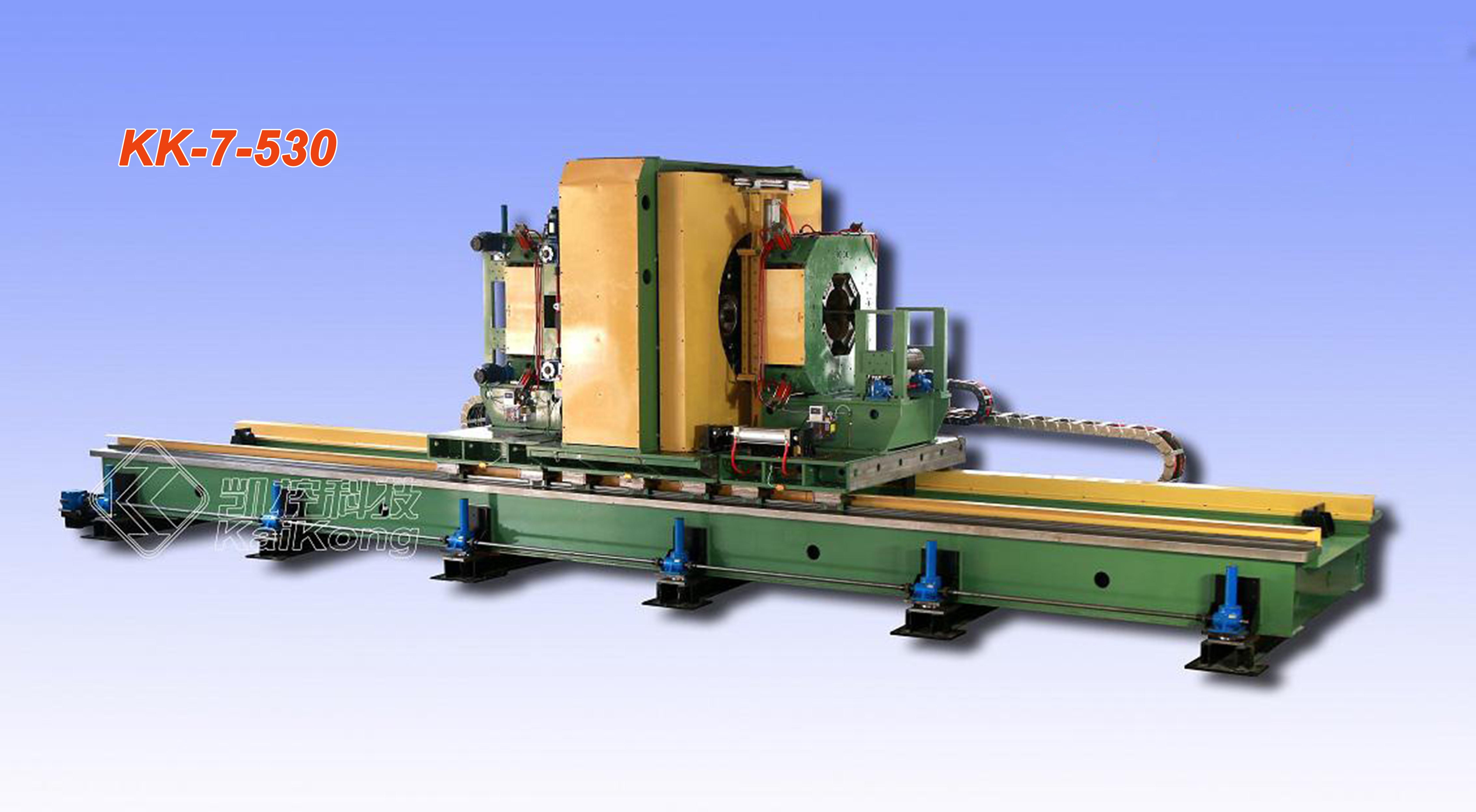

530 | 25 |
●Φ219-530 ■200-400 ▋MAX300*400 |
10.0~16.0 | 1~32m |
西门子 Simens |
156KW | 55TON | 11850*4250*3300mm |
